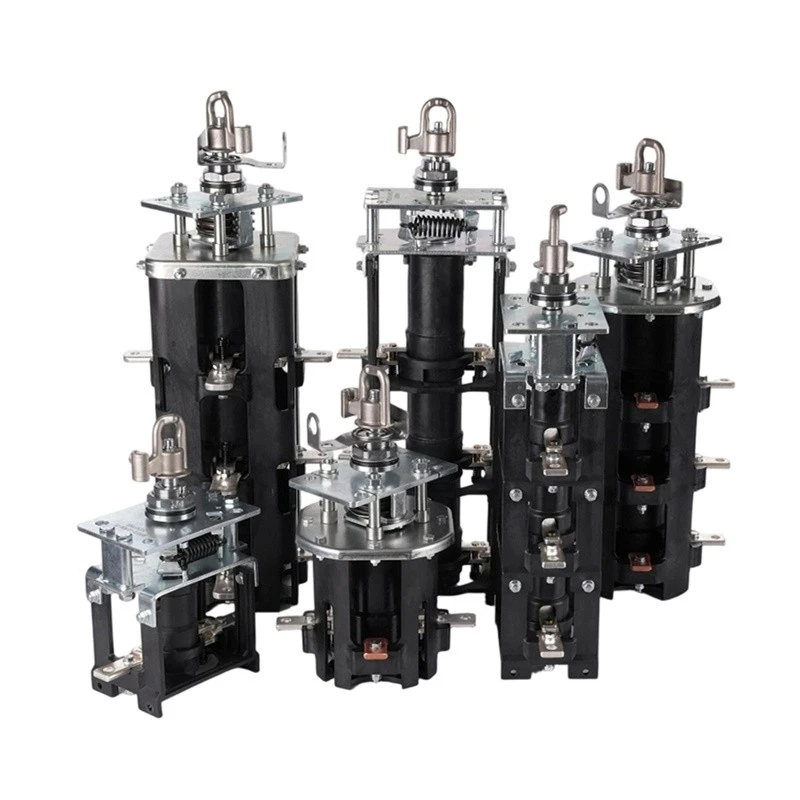

35kV 4 ポジション ロードブレーク スイッチ

35kV 4 ポジション ロードブレーク スイッチスイッチは組み合わせ変圧器に使用されます。ロード スイッチは 4 ポジションで利用可能であり、4 ポジション スイッチは構造設計に基づいて T- タイプ、V- タイプにさらに分類されます。組み合わせ変圧器エンクロージャの壁に取り付けられたこのスイッチは、絶縁剤と消弧剤の両方として変圧器油を使用します。-これは、最大機器電圧 12 kV および 40.5 kV、定格電流 315 A および 630 A の 50 または 60 Hz の電力システムに適しており、三相電源ライン用に設計されています。-これは、端末またはリング ネットワーク電源システムにおける産業用および住宅用配電の制御および保護デバイスとして機能します。

機械的動作原理

4 位置油入負荷スイッチ--は複合変圧器の内部に取り付けられています。スイッチの可動接点はダブル-接点ブリッジフローティングクランププレート構造を採用しており、優れた電力補償効果があり、負荷抵抗能力が大幅に向上しています。静電接点は固定式のため、スイッチの設置や配線がより便利で確実です。追加の補助接点により、可動接点と静的接点のより正確な位置決めが保証されます。

ホットスティックの動作下では、組み合わせ変圧器に負荷がかかっているときに、スイッチは同時に電源を開閉したり、電源構成を変更したりできます。
